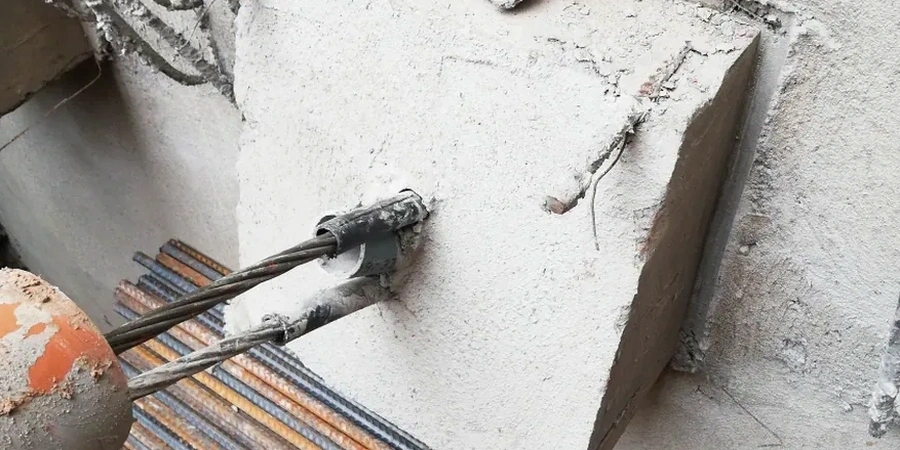

Diseño de Anclajes Activos y Pasivos en Elche: Estabilidad Certificada en Suelos Alicantinos

La expansión de Elche hacia las laderas del Pantano y la consolidación del sector de Altabix han multiplicado las intervenciones sobre suelos margosos y calcarenitas del Mioceno, materiales que exigen sistemas de contención muy precisos. El equipo técnico aborda el diseño de anclajes activos y pasivos partiendo de un modelo geotécnico que integra la variabilidad litológica propia del Valle del Vinalopó, donde las capas de limos yesíferos intercaladas con costras calizas pueden modificar la transferencia de carga si no se modelan correctamente. Cada proyecto en Elche incorpora ensayos de adherencia y arrancamiento in situ que validan la longitud del bulbo y la carga de tesado antes de cualquier fase de excavación, asegurando que la solución de anclaje responda al comportamiento real del terreno y no solo a estimaciones de gabinete. Complementamos este análisis con sondajes SPT para verificar la compacidad en profundidad y con ensayos CPT cuando el perfil requiere una lectura continua de la resistencia en zonas de relleno antrópico.

Un bulbo de anclaje mal dimensionado en margas yesíferas puede perder el 40% de su capacidad en menos de cinco años si no se protege frente a la disolución.

Enfoque y alcance del trabajo

Entre los terrenos de expansión al norte de la ciudad y las parcelas consolidadas de Carrús, las diferencias de suelo condicionan por completo el tipo de anclaje a proyectar. En el norte, sobre margas con intercalaciones de arenisca, los anclajes pasivos mediante barra de acero corrugado cementada al terreno suelen resolver contención en alturas moderadas, mientras que en las zonas con rellenos heterogéneos próximas al casco urbano los anclajes activos con cables trenzados y tesado hidráulico permiten controlar deformaciones desde la primera fase de carga. La metodología de cálculo sigue el Eurocódigo 7 (EN 1997-1:2004) y las recomendaciones del Código Técnico de la Edificación para estructuras de contención, verificando los estados límite de arrancamiento del bulbo, deslizamiento del tendón y estabilidad global del talud mediante software de elementos finitos. El laboratorio acreditado bajo ISO 17025 ejecuta ensayos de tracción según norma UNE-EN 1537, documentando la curva carga-desplazamiento de cada anclaje y contrastándola con los valores de proyecto antes de autorizar la puesta en servicio. En entornos con nivel freático alto, la compatibilidad del mortero de inyección con aguas sulfatadas se verifica mediante análisis químico previo para evitar ataques expansivos al bulbo de anclaje. La estabilidad de taludes se evalúa de forma conjunta para garantizar que el sistema de anclajes trabaje dentro de un factor de seguridad mínimo de 1.5.

Factores del terreno local

En Elche, muchas veces vemos que la presencia de costras calizas de alta resistencia seguidas de margas blandas genera un falso techo durante la perforación: el operario nota avance duro, coloca el anclaje, y luego el bulbo queda parcialmente alojado en una capa que se degrada con la humedad estacional. Esa heterogeneidad litológica, típica del contacto entre el relleno cuaternario del Vinalopó y el sustrato mioceno, provoca fallos diferidos si no se ajusta la longitud de empotramiento tras verificar el cutting de perforación. Otro riesgo habitual es la corrosión bajo tensión en anclajes permanentes cuando el terreno contiene yesos y el nivel freático oscila: sin una doble protección con vaina y lechada secundaria, la vida útil se reduce drásticamente en menos de una década. El control de puesta en carga mediante célula dinamométrica y gato calibrado elimina la incertidumbre sobre la relajación del acero a largo plazo.

Normas de referencia

UNE-EN 1537:2015 – Ejecución de trabajos geotécnicos especiales. Anclajes., UNE-EN 1997-1:2016 – Eurocódigo 7: Proyecto geotécnico. Parte 1: Reglas generales., CTE DB-SE-C – Seguridad Estructural: Cimientos (España)., Guía para el diseño y la ejecución de anclajes al terreno en obras de carretera (AETESS)., ISO 17025 – Requisitos generales para la competencia de los laboratorios de ensayo y calibración.

Parámetros de referencia

Parámetro	Valor típico
Tipo de anclaje	Activo (tesado) / Pasivo (pasivo) según necesidad de control de deformaciones
Carga de servicio máxima	Hasta 1.200 kN por anclaje en barras o cables de alta resistencia
Longitud de bulbo	Calculada mediante ensayos de arrancamiento y correlación con NSPT local
Mortero de inyección	CEM I 42,5 R con relación a/c < 0,40 y aditivos antirretracción para suelos sulfatados
Protección anticorrosión	Doble vaina corrugada con inyección secundaria en anclajes permanentes (vida útil > 50 años)
Ensayo de aceptación	UNE-EN 1537:2015 con ciclos de carga-descarga hasta 1,25 veces la carga de servicio
Normativa de cálculo	Eurocódigo 7 (EN 1997-1:2004) + CTE DB-SE-C + Guía AETESS para anclajes al terreno
Diámetro de perforación	Entre 100 y 200 mm según tipo de terreno y método de estabilización de paredes

Dudas habituales

¿Cuál es el costo de diseñar e instalar un anclaje activo en Elche?

El rango de inversión para un servicio completo de diseño de anclajes activos/pasivos en Elche, incluyendo estudio geotécnico de la parcela, cálculo estructural, especificaciones técnicas y control de ejecución en obra, oscila entre €560 y €1.780. El precio final depende del número de anclajes, la profundidad de perforación, el tipo de protección anticorrosión requerida y la complejidad del modelo geotécnico local.

¿Qué diferencia técnica hay entre un anclaje activo y uno pasivo?

El anclaje activo se tesa mediante gato hidráulico hasta alcanzar una carga de bloqueo predeterminada, comprimiendo el terreno y limitando las deformaciones desde el momento de la puesta en carga. El anclaje pasivo entra en tracción solo cuando la estructura o el terreno se deforman, movilizando la resistencia del bulbo de forma progresiva. La elección entre ambos sistemas en Elche depende de la tolerancia a los asentamientos de las estructuras vecinas y de la altura de excavación.

¿Cómo se verifica la capacidad de un anclaje en las margas típicas de Elche?

Realizamos ensayos de arrancamiento según UNE-EN 1537 en al menos el 5% de los anclajes de la obra, aplicando ciclos de carga-descarga hasta el 125% de la carga de servicio. La curva carga-desplazamiento se analiza en tiempo real para detectar fluencia excesiva o pérdida de adherencia. En margas yesíferas, además, se mide el pH y el contenido en sulfatos del agua de perforación para ajustar la formulación del mortero de inyección.

¿Qué vida útil tiene un anclaje permanente en el terreno de Elche?

Con una protección anticorrosión de doble vaina corrugada e inyección secundaria de lechada de cemento sobre el tendón, y siempre que el mortero primario sea compatible con la agresividad química del suelo ilicitano, la vida útil de diseño supera los 50 años. En anclajes temporales para excavaciones, la vida útil prevista es de 2 años, retirándose o abandonándose según el plan de obra aprobado.
