CONOCER MÁSLos ensayos in situ constituyen una disciplina fundamental dentro de la geotecnia moderna, abarcando todas aquellas pruebas y mediciones que se realizan directamente sobre el terreno natural, sin extraer muestras para su análisis exclusivo en laboratorio. Su propósito principal es determinar las propiedades mecánicas, hidráulicas y de deformabilidad del subsuelo en sus condiciones reales de confinamiento, humedad y estructura. En una ciudad como Elche, donde el crecimiento urbano e industrial convive con un entorno geológico complejo y una importante presencia de infraestructuras, la correcta ejecución de estos ensayos no es un lujo, sino una necesidad técnica ineludible para garantizar la seguridad y durabilidad de cualquier proyecto de construcción.
La geología local de Elche, caracterizada por la extensa llanura aluvial del río Vinalopó y la presencia de formaciones cuaternarias de costra caliza, limos y arcillas expansivas, impone desafíos muy específicos. La heterogeneidad de estos materiales, con frecuentes cambios laterales de facies y niveles de cementación variable, hace que los modelos geotécnicos basados únicamente en sondeos y ensayos de laboratorio resulten a menudo insuficientes. Es aquí donde pruebas como el ensayo placa de carga (PLT) permiten evaluar la capacidad portante y los asientos de cimentaciones superficiales sobre estos suelos a escala real, evitando extrapolaciones arriesgadas que podrían derivar en patologías estructurales.
El marco normativo en España para estos trabajos es riguroso y está bien definido. El Código Técnico de la Edificación (CTE), en su Documento Básico SE-C sobre Cimientos, establece la obligatoriedad de realizar un reconocimiento geotécnico proporcionado al tipo de edificación y la complejidad del terreno. Para la ejecución y la interpretación de los resultados, se recurre a normas UNE específicas que garantizan la calidad y la reproducibilidad de los métodos, como la UNE-EN ISO 22476 para ensayos de penetración o la UNE 103800 para la prueba de carga con placa. Asimismo, la Guía de Cimentaciones en Obras de Carretera del Ministerio de Fomento y las recomendaciones del Laboratorio de Geotecnia del CEDEX son referencias técnicas de primer orden para grandes obras de ingeniería civil en la región.

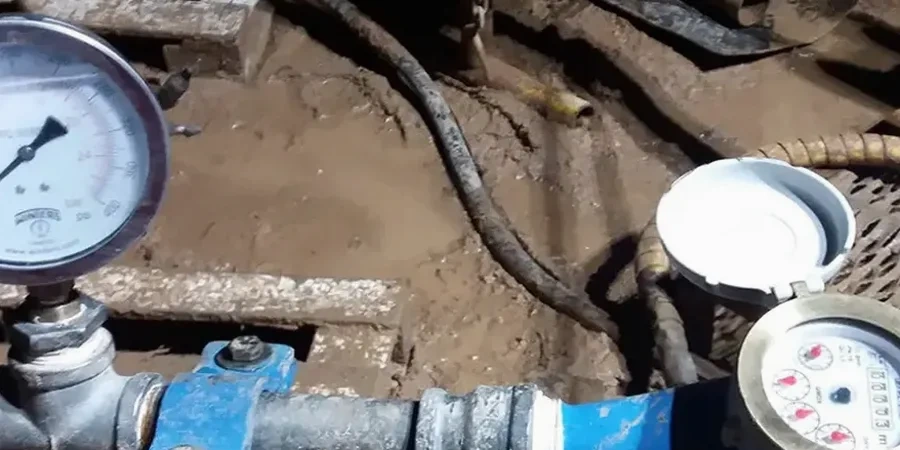

Los proyectos que demandan este tipo de campañas geotécnicas en el término municipal de Elche son diversos. Van desde la edificación residencial, especialmente en zonas de expansión como Altabix o el entorno del casco urbano, donde la estabilidad de las cimentaciones es crítica, hasta polígonos industriales en el Parque Empresarial, cuyas naves requieren soleras de gran superficie que deben ser diseñadas contra asientos diferenciales. Las obras de urbanización y, de manera muy destacada, las infraestructuras hidráulicas, como balsas de riego para la agricultura intensiva o sistemas de drenaje sostenible, exigen un conocimiento preciso de la permeabilidad del subsuelo. Para estos casos, los ensayos de permeabilidad en campo (Lefranc/Lugeon) son la herramienta indispensable para cuantificar los caudales de infiltración y asegurar la estanqueidad o el drenaje eficaz de las estructuras.
Un ensayo in situ se ejecuta directamente sobre el terreno natural, evaluando sus propiedades en condiciones reales de confinamiento, humedad y estructura, sin alterar la muestra. Un ensayo de laboratorio analiza muestras extraídas, que inevitablemente sufren cierta descompresión y alteración durante el muestreo y el transporte, por lo que ambos tipos de ensayos son complementarios y necesarios para una caracterización geotécnica completa.
Los ensayos in situ deben integrarse en la fase de reconocimiento geotécnico, que es la etapa previa a la redacción del proyecto. Según el CTE y la normativa geotécnica española, esta campaña debe ser proporcionada al tipo de edificación y a la complejidad del terreno. Realizarlos con antelación permite incorporar los resultados al diseño de la cimentación, optimizando costes y evitando modificaciones imprevistas durante la ejecución de la obra.
Para evaluar la capacidad portante y el módulo de balasto de un suelo bajo una cimentación superficial, como una losa, el ensayo más representativo es la prueba de carga con placa. Este ensayo somete al terreno a una carga similar a la que recibirá de la estructura, midiendo su deformación a escala real, lo que permite validar los cálculos de asientos y la tensión admisible del terreno de forma directa y fiable.
Sí, el Código Técnico de la Edificación (CTE DB-SE-C) establece la obligatoriedad de un estudio geotécnico para cualquier edificación. En función del tipo de terreno y la categoría de la construcción, este estudio debe incluir un número mínimo de puntos de reconocimiento y ensayos in situ, como penetraciones dinámicas o sondeos con pruebas de permeabilidad, para garantizar la seguridad estructural y la adecuación de la cimentación proyectada.
